绿色 · 智慧 · 高效
数据中心解决方案

产品概述 Product Overview

• 全显热制冷，无反复加湿除湿能耗，高热密度冷却能力强，散热均匀。
• 兼容重力型和带节流动力型两种方案。
• 历史数据曲线显示和记录，可导入电脑二次分析和处理。
• 风机采用热插拔设计，支持在线维护，系统故障率低。

产品特点 Product Characteristics

• 绿色高效：定制款低压比涡旋式压缩机、高效微通道换热器、全变频技术自适应工况及负荷变化；水蒸发辅助冷却与自然冷深度利用，自动选择最佳运行模式。
• 智能控温：精确控制数据机柜进出风温度，主机智能群控，自适应负荷及温度差异变化，故障报警与诊断；解决机房局部过热与个别机柜高热问题；标准网络接口、远程监控与运行数据保存。
• 应用灵活：安装灵活便捷、节省机房空间，便于扩展，多机安装互为备用；可与原机房专用空调、列间空调联机使用；双循环功能延长系统使用周期。

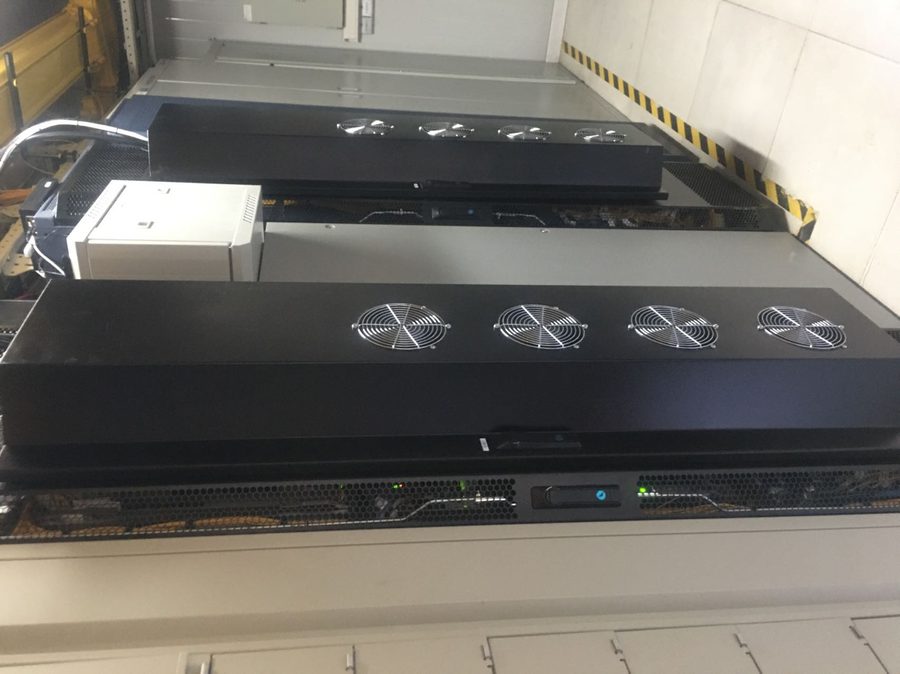

改造实景 Retrofit On Site

产品特点 Product Characteristics

• 冷凝器置于机柜顶部，风冷通畅、换热效率高。
• 可设定冷凝风扇正反两个方向通风切换频率，防止冷凝换热器散热翅片堵塞；柜内蒸发风扇大风压，均匀循环柜内空气，散热控温无死角。
• 无压缩机运行能耗比大于 12，节能降耗效果明显。
• 配置柜内温度远传监视、风机故障告警，工作启动温度可调。
• 结构简单、运行可靠、散热效率高、维护成本低。
• 完备的防凝露控制和冷媒泄漏报警功能。

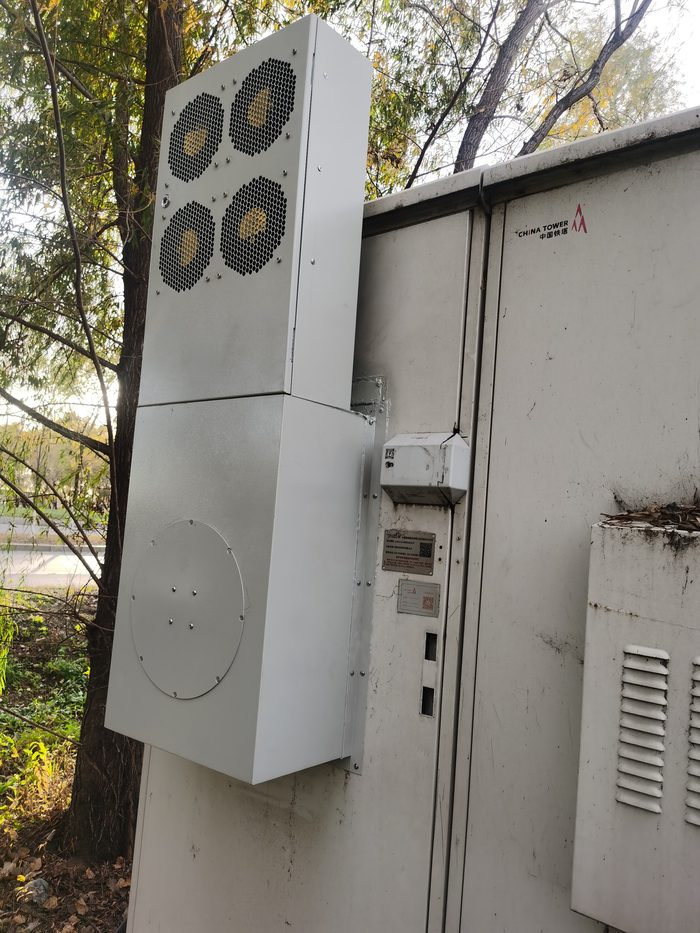

部署实景 Deployment

产品参数 Product Parameters

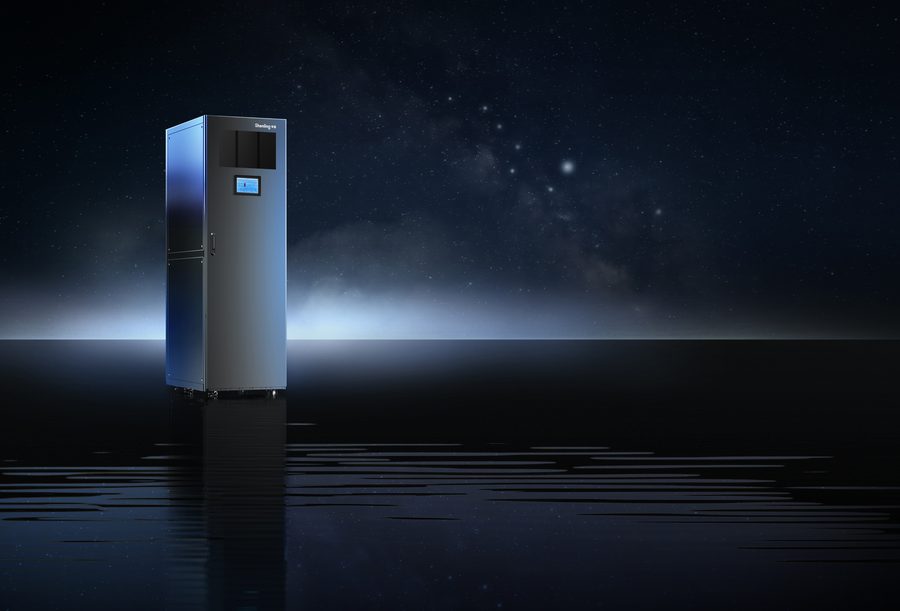

产品特点 Product Characteristics

• 安全可靠：所有部件遵循国内、国际标准化生产标准；工厂预制、预装、预调试层层把控；单机柜自成整套系统，适用于多尘、空间狭小、无保温措施等复杂场景；整体设计、整体交付。
• 高效节能：标配 EC 风机，更低噪音、更优气流组织，精准自动控制风量输出；高效直流变频压缩机实时适应柜内热负荷，制冷量无级调节；电子膨胀阀比传统膨胀阀节能 30%；大面积 V 型蒸发器设计，换热更快更高效。
• 简单便捷：配电全模块化设计；机架式空调内机管路螺纹连接，检修维护简单；机房无需特殊装修，设备即到即用；安装调试周期仅需 3 小时。
• 智能管理：智能全面监控动力及环境系统工作状态；短信、电话语音、邮件、声光等多种方式实时告警；提供运维大屏、远程 APP、本地 LCD、Web 等多种人机交互方式；提供 Modbus TCP、MQTT 等多种北向接口。智能高温控制系统延缓通道过热，为数据备份预留时间。

用户价值 User Value

• 所有部件遵循国内、国际标准生产；工厂预制、预装、预调试层层把控，确保产品安装运行安全可靠；一体化设计提升系统整体可靠性。
• 智能溢出式柜内消防辅助系统，更安全、更可靠；系统采取冗余设计，集成智能监控系统，实时监控系统在线状态。
• 采用高效蒸发冷制冷系统，外部自然冷源高效利用，实现单柜级精确制冷，极限提升冷量利用率，与传统机房对比节能 30% 以上。
• 集成电池检测功能，可实现单体在线修护，具有抑制硫化、均衡、除硫化、活化修复能力。
• 远程运维、无人值守，节省 TCO；冷量魔盒系统实现单柜气流内循环，冷量近端制冷，有效降低运行成本。
• 去工程化、适应多场景、快速安装；模块化设计、快速插拔，安装调试时间仅需 4–6 小时；系统可集成制冷、配电、UPS、电池、监控、布线等，副柜数量可根据需求自由扩展。

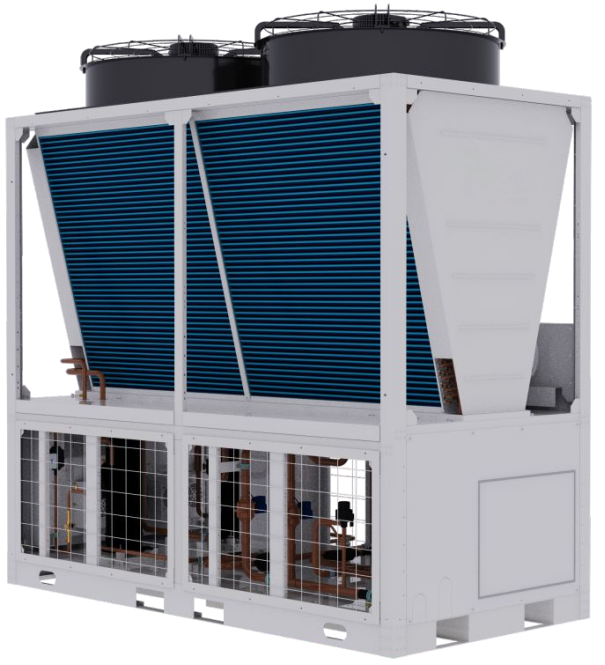

产品简介 Product Profile

• 直流变频涡旋压缩机，可在 20%–100% 范围内动态调节制冷量输出，按需制冷。
• 采用高效可靠的风冷、水冷、蒸发冷等多技术复合型外机，极致节能。
• 支持智能模块直接集成到室外机中，无需安装室内机，节省现场布置空间和管路。
• 高效低噪后倾 EC 离心风机，根据实时热负荷变化调节转速输出，最大限度节能。
• 电子膨胀阀响应速度更快、流量调节更精准，与变频压缩机配合实现精准节能。
• 自然冷源高效利用，两种工作模式自动切换；室外气温低于 16℃ 压缩机停止工作，温差大地区全年节约用电超 50%。
• 高效内螺纹铜管和镀亲水层开窗铝翅片式背板蒸发器，换热效率大幅提升；工作温度高于露点，无需加湿。
• 安装要求：室外机高于室内机时垂直高差不超过 20 m，室内机高于室外机时不超过 5 m；单程管路等效长度不超过 30 m。

与传统数据中心方案对比 Comparison

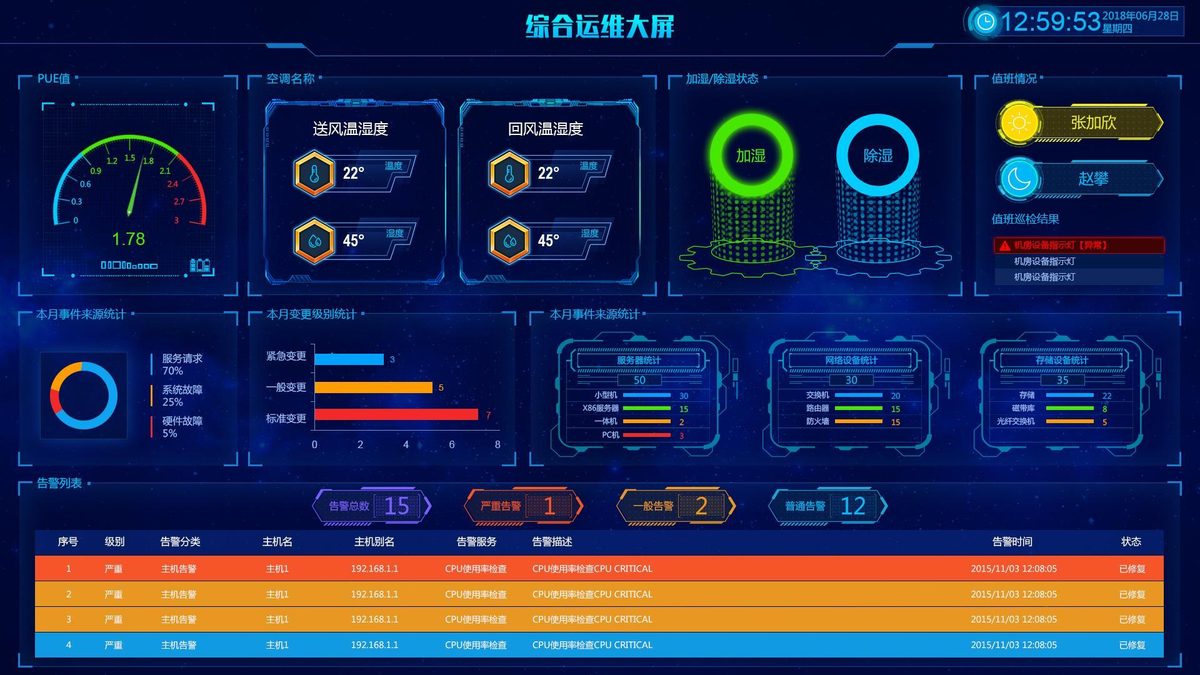

动环监控产品特点 Monitoring Characteristics

• 具有完善的历史记录与事件处理记录功能，可导出文档。
• 多样化告警方式：短信、邮件、语音、声光等。
• 可内置大容量 SD 卡，存储大量数据记录。
• 支持 B/S 架构，Web 访问无需安装软件；支持手机 APP 管理界面。
• 支持 Modbus TCP、MQTT 等北向接口，可实现云端私有云或公有云平台监控。

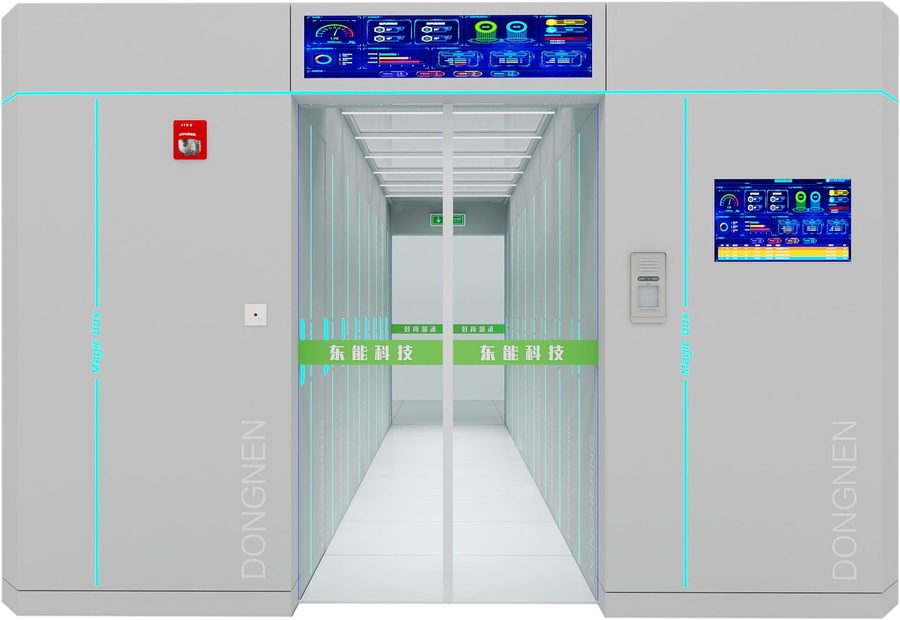

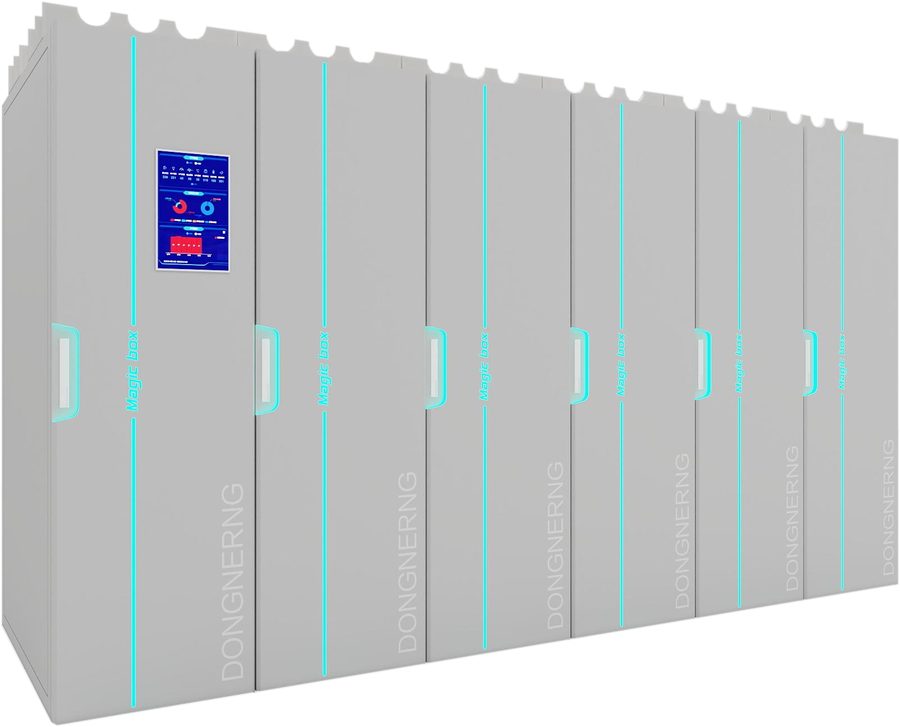

MagicBox 机柜系统特点 Cabinet Characteristics

• 柜体采用一体化组装式结构，标准化、模块化设计，多种标准规格尺寸可选，兼容 19 英寸国际标准，互换性强。
• 柜体表面经酸洗、磷化处理后喷涂，表面电泳加喷涂及纳米技术处理，喷涂厚度 70–130 μm，硬度大于 2H，附着力达到 0 级国际标准。
• 前门单开 / 后门双开，前后门开启角度 ≥120°，满足高密度服务器系统的进 / 出风量需求。
• 机柜内部设置专用气流密闭挡板组件，与机柜无缝接合，确保冷气「前进后出」，杜绝冷量损失。
• 内嵌式侧门设计，方便快速并柜；配备多功能 PDU 安装组件，安装位置自由调节；竖直扎线板满足柜内理线需求。
